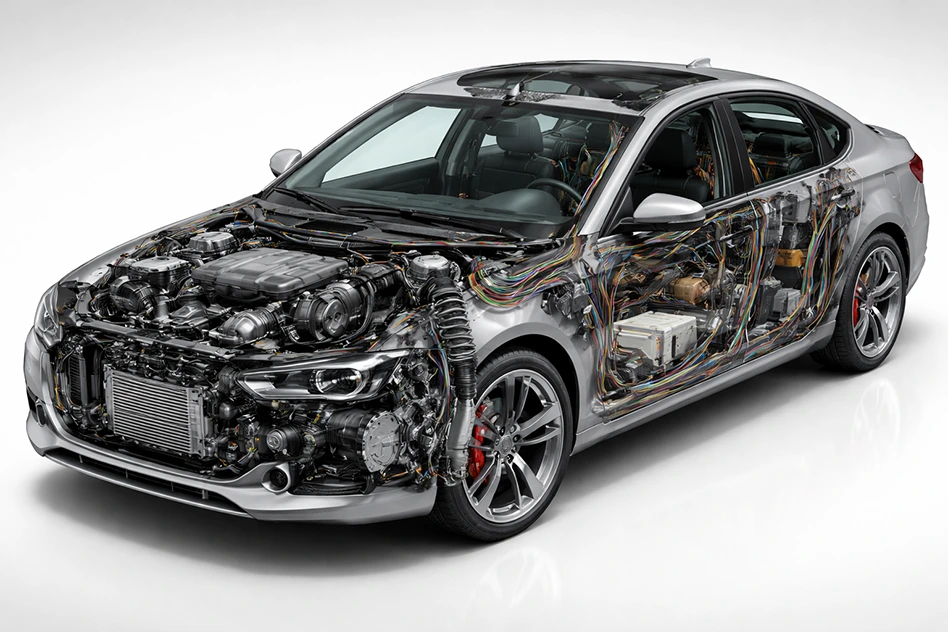

Устройство автомобиля: основные узлы и системы

Современный автомобиль — это сложный высокотехнологичный механизм, объединяющий тысячи деталей в единую систему. Для водителя понимание основ устройства машины — это не просто расширение кругозора, а ключ к безопасной эксплуатации и своевременному выявлению неисправностей. В этой статье мы подробно разберем, из каких основных узлов и систем состоит автомобиль, как они работают и как взаимодействуют между собой, опираясь на техническую литературу и открытые источники.

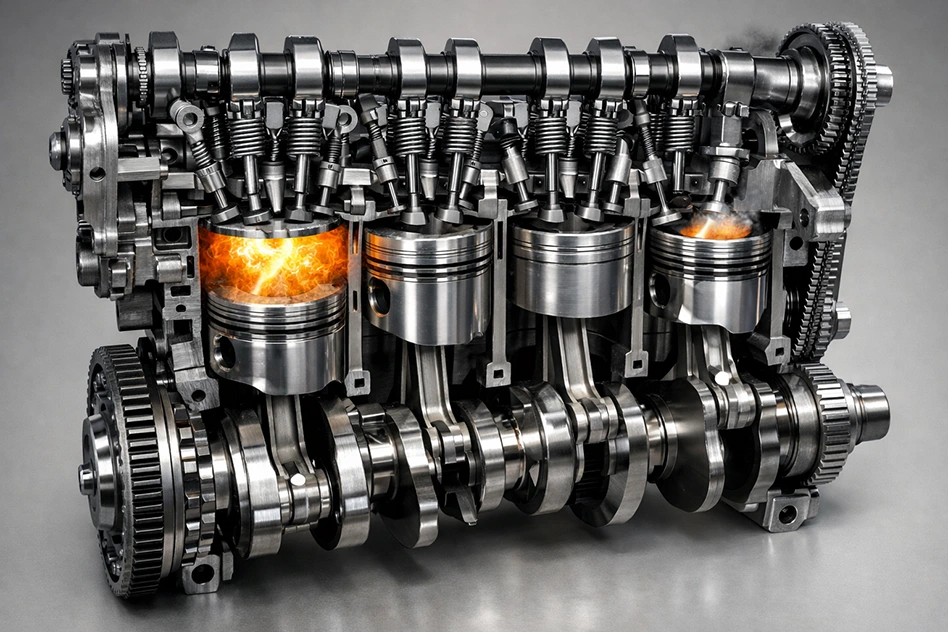

Двигатель: принцип работы

Двигатель — это источник механической энергии, приводящий автомобиль в движение. В подавляющем большинстве современных транспортных средств используется поршневой двигатель внутреннего сгорания (ДВС), где процесс сгорания топлива происходит непосредственно внутри цилиндров. Именно здесь тепловая энергия преобразуется в крутящий момент, который впоследствии передается на колеса.

Основу двигателя составляют два ключевых механизма:

1. Кривошипно-шатунный механизм (КШМ) преобразует возвратно-поступательное движение поршней во вращательное движение коленчатого вала. В его состав входят поршни, шатуны, коленчатый вал и маховик.
2. Газораспределительный механизм (ГРМ) отвечает за своевременный впуск топливовоздушной смеси в цилиндры и выпуск отработавших газов. ГРМ управляет клапанами, которые открываются и закрываются в строго определенной последовательности.

Рабочий цикл типичного бензинового двигателя состоит из четырех тактов: впуск (поступление смеси), сжатие (сжатие смеси под давлением), рабочий ход (воспламенение от искры и расширение газов, толкающих поршень) и выпуск (удаление отработавших газов). Надежность и ресурс мотора напрямую зависят от исправности систем охлаждения, смазки и питания.

Трансмиссия: передача силы

Если двигатель — это «сердце» автомобиля, то трансмиссия — это его «мышцы» и «суставы». Трансмиссия предназначена для передачи крутящего момента от двигателя к ведущим колесам, а также для изменения величины крутящего момента и направления движения. Учебное пособие «Автомобиль. Устройство. Трансмиссия» (Костенко А.В. и др., 2023) подчеркивает, что конструкция трансмиссии напрямую зависит от компоновки автомобиля.

В зависимости от типа привода состав узлов различается:

• Для переднеприводных автомобилей характерны: сцепление, коробка передач, главная передача, дифференциал и приводы колес (полуоси).
• Для заднеприводных добавляется карданная передача, которая соединяет коробку передач с задним мостом.

Сцепление служит для кратковременного разъединения двигателя и трансмиссии при переключении скоростей и трогании с места. Коробка передач (механическая, автоматическая или роботизированная) позволяет изменять передаточное число, выбирая оптимальное соотношение между скоростью движения и оборотами двигателя. Дифференциал распределяет крутящий момент между ведущими колесами, позволяя им вращаться с разной скоростью при прохождении поворотов, что предотвращает пробуксовку и износ шин.

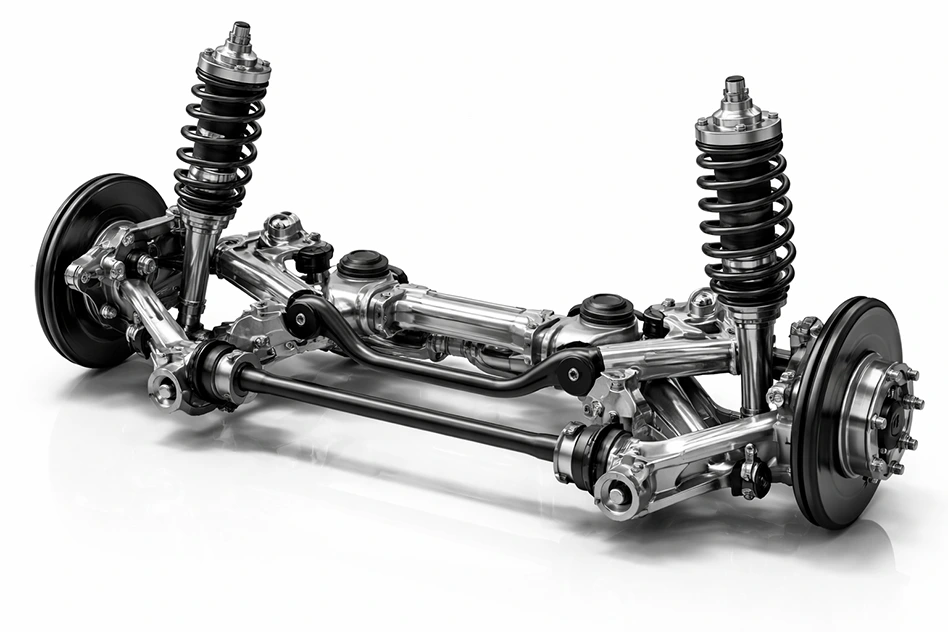

Подвеска: комфорт и безопасность

Подвеска (или система подрессоривания) обеспечивает упругую связь между колесами и кузовом (или рамой) автомобиля. Ее главные задачи — снижение динамических нагрузок на кузов, затухание колебаний колес и стабилизация положения кузова во время движения. Фактически, подвеска отвечает за плавность хода и курсовую устойчивость.

Конструктивно подвеска состоит из трех основных элементов:

1. Упругие элементы (пружины, рессоры, торсионы или пневмобаллоны) воспринимают вертикальные нагрузки от неровностей дороги, накапливая и возвращая энергию.
2. Направляющие устройства (рычаги) задают траекторию движения колеса относительно кузова, воспринимая продольные и поперечные силы.
3. Гасящие устройства (амортизаторы) предназначены для затухания колебаний кузова и колес, возникающих при работе упругих элементов. Без амортизаторов автомобиль бы раскачивался бесконечно долго после каждого наезда на препятствие.

Существует два основных типа подвесок: зависимая, где колеса одной оси жестко связаны между собой (часто используется на грузовых автомобилях и внедорожниках), и независимая, где перемещение одного колеса не влияет на другое, что обеспечивает лучшее сцепление с дорогой и комфорт.

Тормозная система: основа безопасности

Тормозная система — это самый активный элемент безопасности, предназначенный для снижения скорости или полной остановки автомобиля, а также для удержания его на месте во время стоянки. Современные автомобили оснащаются двумя независимыми контурами: рабочей (основной) и стояночной (ручной).

Рабочая тормозная система чаще всего является гидравлической и имеет диагональное разделение контуров. Это означает, что один контур управляет, например, правым передним и левым задним колесом, а второй — левым передним и правым задним. Такая схема, описанная в технических руководствах, обеспечивает сохранение управляемости при выходе из строя одного из контуров.

Для повышения эффективности в систему интегрированы вакуумный усилитель (снижает усилие на педали) и регулятор тормозных сил, который предотвращает блокировку задних колес при экстренном торможении, перераспределяя давление в зависимости от нагрузки на ось. Стояночная система, как правило, имеет механический (тросовый) или электрический привод, воздействующий на тормозные механизмы задних колес.

Электрооборудование: нервная система

Современный автомобиль невозможно представить без сложного электрооборудования. Эта система объединяет источники тока, потребители и проводку в единую бортовую сеть. Электрооборудование выполняет две главные функции: запуск двигателя и обеспечение жизнедеятельности всех вспомогательных систем.

К источникам тока относятся:

• Аккумуляторная батарея (АКБ) обеспечивает питание всех потребителей при неработающем двигателе и подает энергию на стартер для пуска мотора.
• Генератор становится основным источником электроэнергии после запуска двигателя. Он питает все бортовые приборы и подзаряжает аккумулятор.

Потребители делятся на основные (система зажигания, система управления двигателем, АКПП) и дополнительные (освещение, кондиционер, системы безопасности, мультимедиа). Отдельно стоит выделить систему зажигания для бензиновых двигателей, которая генерирует ток высокого напряжения для воспламенения смеси в цилиндрах в строго определенный момент.

Вывод

Понимание устройства автомобиля перестает быть просто технической теорией, когда речь заходит о безопасной эксплуатации и экономии на ремонте. Как мы убедились, все системы — от двигателя до электрооборудования — находятся в тесной взаимосвязи. Неисправность в одном узле, например, в системе охлаждения двигателя, быстро приведет к критическим поломкам в цилиндропоршневой группе. Отказ датчика в электрооборудовании способен «обездвижить» исправную механическую часть. Регулярная диагностика трансмиссии, своевременная проверка состояния тормозной системы и подвески, а также внимательное отношение к работе электроники — это залог того, что ваш автомобиль будет радовать надежностью долгие годы. Знание конструкции помогает водителю не только грамотно эксплуатировать машину, но и осознанно подходить к выбору расходных материалов и запчастей.
