Шайба медная форсунки 4/6BT,6CT,ISF2/8,L,ISLe*

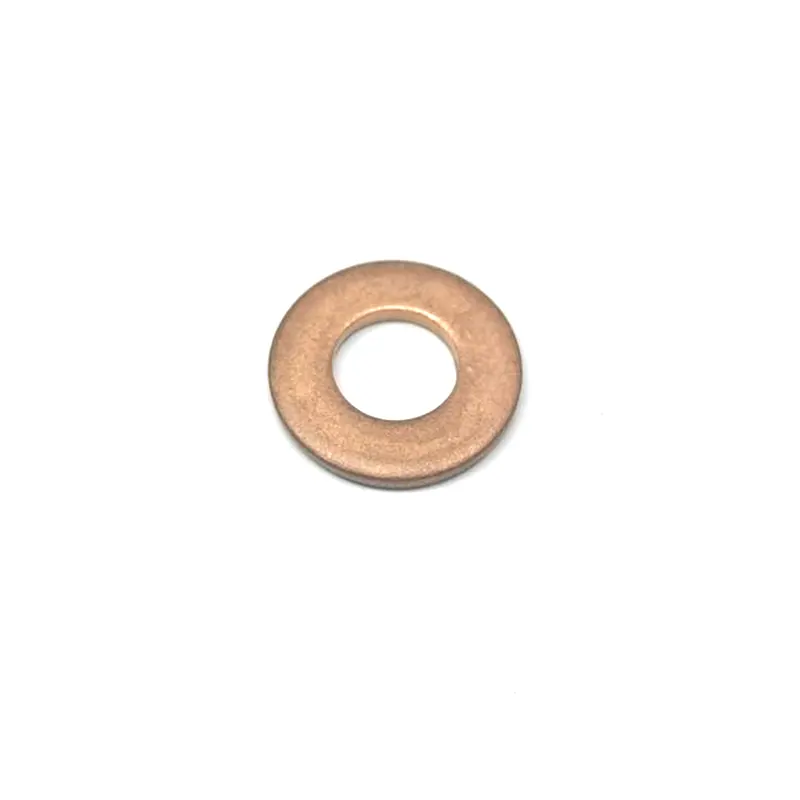

Медная уплотнительная шайба форсунки для двигателей Cummins, артикул 3906659/3920174/3920174. Предназначена для герметизации соединения форсунки с головкой блока цилиндров.

Медная уплотнительная шайба форсунки (артикул 3906659/3920174/3920174) применяется при установке форсунок на двигателях Cummins 4BT, 6BT, 6CT, ISF2.8, ISF3.8, ISLe. Деталь обеспечивает герметизацию соединения форсунки с головкой блока цилиндров, предотвращая прорыв газов и утечку топлива. Шайба изготовлена из меди — пластичного материала, который при затяжке деформируется и заполняет микронеровности сопрягаемых поверхностей. Такая деформация создаёт плотный уплотнительный контакт в условиях высоких температур и давлений в камере сгорания. Состояние — новая. Перед заказом сверьте список применимых двигателей и при необходимости уточните соответствие конкретной модели форсунки.

Назначение

Герметизация соединения форсунки с головкой блока цилиндров

Характеристики

Устройство и работа узла

Медная шайба форсунки — одноразовый уплотнительный элемент, устанавливаемый между форсункой и посадочной поверхностью в головке блока цилиндров. При затяжке медное кольцо пластически деформируется, повторяя микропрофиль деталей и создавая герметичную зону вокруг соплового отверстия. Это исключает прорыв раскалённых газов из камеры сгорания и подтекание топлива.

Признаки износа и замена

Шайба меняется при каждом демонтаже форсунки. Повторное использование недопустимо, так как после первой затяжки материал уже деформирован и не обеспечивает требуемого уплотнения. Признаками проблем с уплотнением могут быть появление нагара вокруг форсунки, следы топлива, посторонние звуки работы дизеля и снижение компрессии в цилиндре. При обнаружении таких симптомов форсунку необходимо снять и осмотреть посадочное место.

Особенности установки

Перед установкой посадочное гнездо в головке блока и опорную поверхность форсунки очищают от нагара и следов старой шайбы. Новая медная шайба должна лечь ровно, без перекосов. Затяжку форсунки выполняют с требуемым моментом, чтобы обеспечить расчётную деформацию шайбы. После сборки рекомендуется проверить отсутствие утечек при работе двигателя.

Проверка при заказе

Перед покупкой убедитесь, что ваша модель двигателя указана в списке применимых: Cummins 4BT, 6BT, 6CT, ISF2.8, ISF3.8, ISLe. Также сверьте артикул 3906659/3920174/3920174 с комплектацией вашей топливной системы. Для разных модификаций форсунок могут быть свои типоразмеры уплотнителей, поэтому при сомнениях сравните шайбу со старой деталью.

Как проверить совместимость до заказа

• Сверьте артикул на упаковке с 3906659/3920174/3920174.
• Убедитесь, что ваша модель двигателя указана в списке: Cummins 4BT, 6BT, 6CT, ISF2.8, ISF3.8, ISLe.
• Сопоставьте форму и размер шайбы со старой деталью и посадочным местом форсунки.
