Подвеска автомобиля: устройство, основные элементы и типичные поломки

Подвеска автомобиля — это не просто совокупность деталей между кузовом и колесами. Это сложная инженерная система, которая определяет сразу три ключевых параметра: безопасность, управляемость и комфорт. Именно подвеска обеспечивает постоянный контакт колес с дорожным покрытием, гасит колебания кузова и отвечает за устойчивость автомобиля в поворотах и при торможении. Понимание устройства подвески, ее основных элементов и признаков неисправности позволяет водителю своевременно выявлять проблемы, избегать дорогостоящего ремонта и, что самое важное, сохранять контроль над автомобилем в критических ситуациях.

Типы подвесок

Современные автомобили оснащаются разными типами подвесок, каждый из которых имеет свои конструктивные особенности, преимущества и недостатки. Выбор типа подвески напрямую влияет на поведение автомобиля на дороге, стоимость обслуживания и ремонтопригодность.

Зависимая подвеска

Зависимая подвеска — это конструкция, при которой колеса одной оси жестко связаны между собой балкой или мостом. Движение одного колеса неизбежно передается на другое, что ограничивает плавность хода и управляемость на неровных дорогах.

Преимущества зависимой подвески:

• простота и надежность конструкции;
• низкая стоимость производства и обслуживания;
• высокая грузоподъемность и устойчивость к перегрузкам;
• оптимальна для внедорожников и автомобилей с рамной конструкцией.

Недостатки:

• низкая плавность хода на неровных дорогах;
• ухудшение управляемости на высоких скоростях;
• склонность к раскачке при прохождении поворотов.

Зависимый мост чаще всего устанавливается на задней оси грузовых автомобилей, внедорожников и бюджетных моделей. Как отмечают эксперты, этот тип подвески идеален для покорения бездорожья, но на хорошем покрытии сразу ощущаются недостаточная плавность хода и посредственная управляемость.

Независимая подвеска

В независимой подвеске каждое колесо закреплено на кузове отдельно и перемещается независимо от другого. Это обеспечивает лучшее сцепление с дорогой, повышенный комфорт и более точную управляемость.

Наиболее распространенные типы независимой подвески:

МакФерсон (стойка МакФерсона) — самая распространенная схема для передней оси современных автомобилей. Она проста и надежна, имеет большие ходы, что минимизирует пробои подвески. Однако при всех достоинствах, МакФерсон не подходит для автомобилей с претензией на спортивный характер.

Подвеска на двойных поперечных рычагах — с точки зрения управляемости это практически идеальный вариант. Каждый рычаг воспринимает определенные нагрузки, что позволяет точно настроить кинематику колеса. Минус — более сложная конструкция, требующая дополнительного обслуживания и затрат. Для любителей покупать подержанные премиальные автомобили это важный нюанс: на неидеальных дорогах такая ходовая ведет себя капризно и требует частого ремонта.

Многорычажная подвеска — наиболее сложная и дорогая конструкция, устанавливаемая на автомобили бизнес- и премиум-класса. Каждое колесо здесь работает отдельно, что обеспечивает отличную управляемость и комфорт. Однако сложность конструкции оборачивается дорогим обслуживанием и ремонтом.

Торсионная балка — компромиссный вариант, который ставится на бюджетные автомобили и большинство моделей среднего класса, включая переднеприводные кроссоверы. Заменить вышедший из строя элемент довольно легко — некоторые владельцы справляются даже самостоятельно. Но жесткая связь колес между собой не добавляет комфорта на дороге, да и четкой управляемости от машины с такой конструкцией ждать не стоит.

Активные и адаптивные подвески

Современные технологии не стоят на месте. Активные подвески способны подстраиваться под дорожные условия и стиль вождения в реальном времени.

Одним из перспективных направлений является магнитореологическая подвеска, которая использует жидкость с железными частицами. Под действием магнитного поля эти частицы выстраиваются, меняя сопротивление потоку и позволяя мгновенно регулировать жесткость подвески. В отличие от сложных систем с электромагнитными клапанами, данная подвеска проще по конструкции, надежнее и эффективнее борется с шумами и вибрациями.

В России также ведутся разработки в этой области. Ученые Волгоградского государственного технического университета создали комбинированную демпфирующую систему, сочетающую разные типы амортизаторов — гидравлические, воздушные, фрикционные, инерционные и динамические. Испытания на грузовом КАМАЗ-4308 показали снижение средних квадратических ускорений кузова на 10%, а в зоне низкочастотного резонанса — на 28%.

Основные элементы подвески

Подвеска большинства автомобилей состоит из одних и тех же базовых компонентов, каждый из которых выполняет свою функцию.

Амортизаторы (стойки)

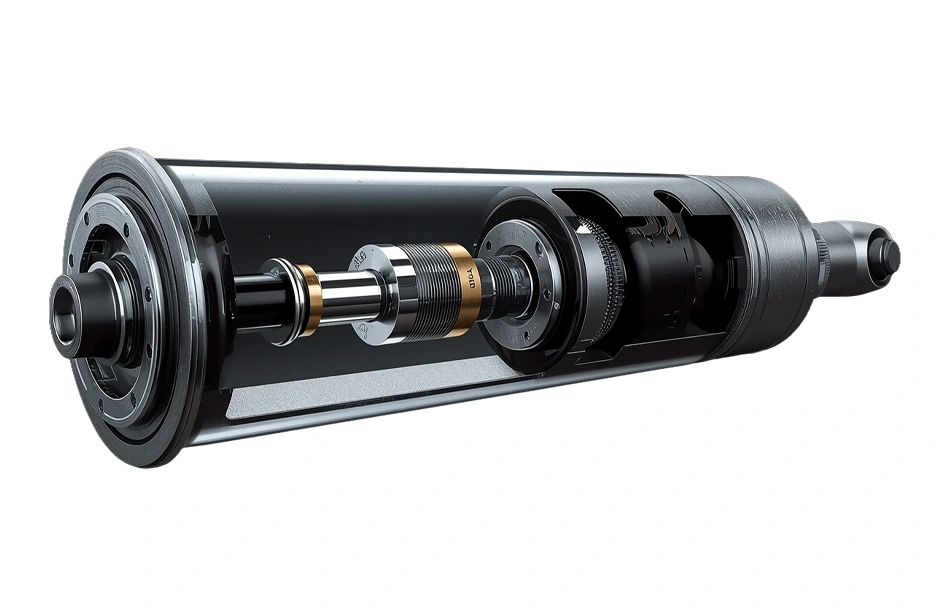

Амортизатор — ключевой элемент подвески, отвечающий за гашение колебаний кузова и колес. Именно он превращает энергию раскачки в тепловую, рассеивая ее через жидкость или газ.

Принцип работы амортизатора основан на прохождении жидкости через клапаны и калибровочные отверстия. При любом перемещении кузова относительно дороги жидкость нагревается, поглощая энергию колебаний. Разве что очень жесткие удары могут вызвать заклинивание и повреждение клапанов.

Важное замечание: неисправные амортизаторы не просто снижают комфорт, но и напрямую влияют на безопасность. При движении по неровной дороге с неисправными стойками колесо на какое-то время зависает в воздухе, а автомобиль в этот момент становится неуправляемым.

Пружины

Пружины являются упругими элементами подвески. Они воспринимают вертикальные нагрузки, поддерживают нужную высоту кузова и смягчают удары от неровностей дороги. Совместно с амортизаторами пружины формируют характеристику подвески — соотношение между нагрузкой и прогибом.

Сайлент-блоки

Сайлент-блоки — это резинометаллические шарниры, которые соединяют рычаги подвески с кузовом. Гениальная идея использования узла, в котором нет трения, а перемещение происходит за счет упругой деформации резины, произвела революцию в подвескостроении. Такой узел не требует смазки, в нем нет зазоров и шумов.

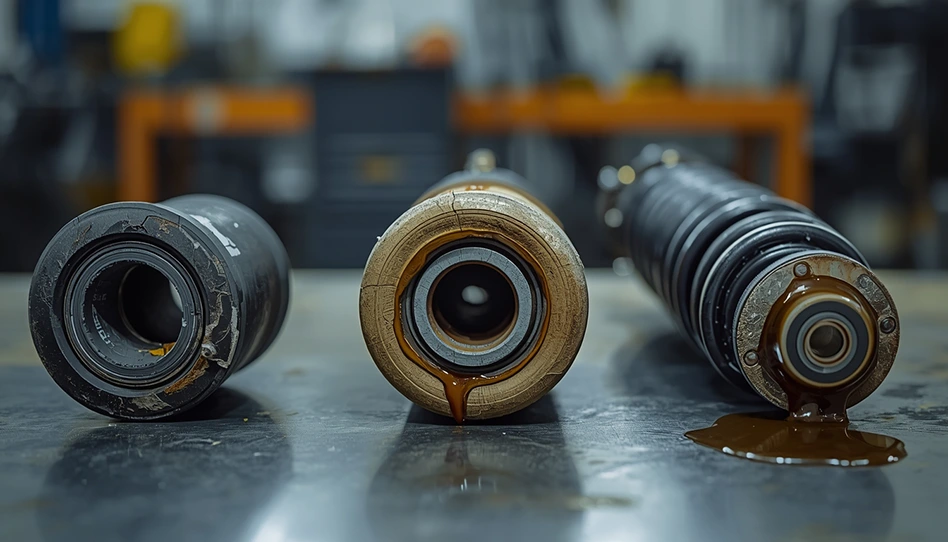

Однако в реальной жизни сайлент-блоки изнашиваются: резина теряет упругость, трескается и расслаивается. На износ влияют деформация узла, загрузка автомобиля, температура, возраст детали и агрессивная дорожная химия.

Шаровые опоры (шарниры)

Шаровые опоры обеспечивают подвижное соединение между поворотным кулаком и рычагами подвески. В отличие от сайлент-блоков, шарниры обеспечивают жесткость в одном направлении и свободное перемещение в остальных, что делает их незаменимыми в рулевом управлении.

В современных автомобилях смазка в шарнирах заложена на весь срок службы и защищена прочным чехлом. Пока чехол цел — ресурс шарнира велик. Но если чехол порвался, ресурс сокращается до нескольких сотен километров.

Стабилизатор поперечной устойчивости

Стабилизатор уменьшает крены кузова в поворотах, перераспределяя нагрузку между колесами одной оси. Конструктивно это торсион (стержень из пружинной стали), который своими концами через стойки соединяется с рычагами подвески, а средней частью крепится к кузову через резиновые втулки.

Интересно, что стабилизатор и его крепления являются одними из самых быстро изнашиваемых узлов подвески. Стойки стабилизатора (простые детали с двумя шарнирами) часто изготавливают из пластика, и они быстро выходят из строя — особенно если колеса часто «танцуют» на кривой дорожке. Любой зазор в узлах стабилизатора сразу же отдается неприятными звуками в салоне.

Признаки неисправности подвески

Своевременное выявление неисправностей подвески позволяет избежать серьезных поломок и сохранить безопасность движения. Признаки проблем могут быть как очевидными, так и косвенными.

Стук в районе колеса

Стук в подвеске — наиболее частый симптом неисправности. Характер звука может указывать на конкретную поломку:

• Глухой стук при проезде неровностей — часто свидетельствует об износе сайлент-блоков или шаровых опор.
• Металлический стук — может указывать на ослабление креплений или поломку стабилизатора.
• Стук при повороте руля — характерен для изношенных шаровых опор или рулевых наконечников.

При появлении стука важно не откладывать диагностику. Как отмечают специалисты, если стойки амортизаторов стучат, это может быть вызвано утечкой масла, деформацией корпуса, механическим повреждением поршня или использованием некачественной смазочной жидкости.

Увеличение кренов и раскачка

Один из простейших способов проверить амортизаторы — выполнить тест на раскачку. Автомобиль ставят на ровную площадку, интенсивно нажимают на угол кузова, чтобы он глубоко просел, а затем резко отпускают:

• Кузов возвращается в исходное положение и сразу застывает — амортизаторы в идеальном состоянии.
• Кузов поднимается чуть выше исходного положения и затем возвращается — стойка относительно рабочая.
• Кузов совершает несколько колебательных движений сильной амплитуды — амортизатор «не держит» и требует немедленной замены.

Увеличение тормозного пути

Неисправные амортизаторы увеличивают тормозной путь автомобиля. Причина в том, что при резком торможении вес автомобиля переносится на переднюю ось, и если стойки не справляются с гашением этих колебаний, колеса могут потерять сцепление с дорогой.

Неравномерный износ шин

Износ шин может многое рассказать о состоянии подвески:

• Пятнистый износ (локальные участки) — характерен для неисправных амортизаторов, когда колесо «подпрыгивает» на неровностях.
• Износ внутренней или наружной стороны — указывает на проблемы с развал-схождением или износ шаровых опор.

Визуальные признаки

Визуальный осмотр элементов подвески может выявить явные неисправности:

• Масляные подтеки на амортизаторах — нарушение герметичности, при котором деталь теряет эффективность. Если подтеки выше чашки пружины — утечка незначительная, если ниже — критическая, деталь требует замены.
• Коррозия на металлических деталях — может привести к нарушению геометрии и потере прочности.
• Поврежденные пыльники — если чехол порван, грязь и вода быстро выведут шарнир из строя.
• Деформация рычагов или стоек — последствие сильных ударов.

Косвенные признаки

Существуют и менее очевидные симптомы неисправной подвески:

• ABS срабатывает чаще обычного даже на сухой дороге — колеса теряют контакт с покрытием на неровностях.
• Пассажиров стало больше укачивать — из-за повышенной раскачки кузова.
• Водитель быстрее устает за рулем — снижение комфорта требует дополнительной концентрации.

Рекомендации по замене элементов подвески

Когда менять амортизаторы

Большинство производителей автомобилей устанавливают гарантированный пробег для амортизаторов — 40–50 тысяч километров, после чего их рекомендуется менять. Однако реальный ресурс сильно зависит от условий эксплуатации:

• При частой езде по грунтовым дорогам и ямам ресурс сокращается до 20–30 тысяч км.
• При спокойной езде по хорошему асфальту качественные амортизаторы могут прослужить 80–100 тысяч км.

Важное правило: амортизаторы всегда меняют парой на одной оси. Даже если вышел из строя только один, заменить нужно оба — иначе характеристики демпфирования будут различаться, что приведет к ухудшению устойчивости и быстрому износу нового узла.

Сайлент-блоки и шарниры

Ресурс сайлент-блоков и шаровых опор во многом зависит от состояния других узлов подвески — амортизаторов и пружин. При изношенных амортизаторах нагрузка на резинометаллические шарниры возрастает многократно, и они выходят из строя гораздо быстрее.

Специалисты рекомендуют проверять состояние сайлент-блоков каждые 30–40 тысяч километров, а при появлении люфтов или трещин — незамедлительно заменять.

Что можно отремонтировать, а что лучше заменить

Эксперты сходятся во мнении: элементы подвески, рулевого управления и тормозной системы должны заменяться только на новые сертифицированные детали. Любые попытки «дать вторую жизнь» этим компонентам несут риски для безопасности на дороге.

Почему не рекомендуется ремонтировать амортизаторы:

Хотя теоретически амортизатор можно разобрать, заменить масло и уплотнения, на практике эта операция сложна и нецелесообразна. Как отмечают специалисты, услуги профессионала по восстановлению обойдутся дороже, чем приобретение новых амортизаторов. Кроме того, после ремонта невозможно гарантировать сохранение заводских характеристик.

Исключения:

В некоторых случаях оправдан ремонт с заменой изношенных деталей с использованием ремкомплектов производителя. Это касается, например, тормозных цилиндров, рулевых реек, стартеров и генераторов. Но качество таких работ напрямую влияет на безопасность, поэтому доверять их нужно только профессионалам со специальным оборудованием.

На что обратить внимание при покупке запчастей

При выборе деталей подвески эксперты рекомендуют:

1. Не экономить на качестве. Дешевые неоригинальные запчасти часто имеют непредсказуемый ресурс и могут выйти из строя через несколько тысяч километров.
2. Проверять целостность упаковки и маркировку. Подделки легко отличить по низкому качеству печати и отсутствию защитных элементов.
3. Покупать детали у проверенных поставщиков. Это особенно важно для критически важных узлов — амортизаторов, шаровых опор, рулевых тяг.
4. Учитывать условия эксплуатации. Для автомобилей, эксплуатируемых в тяжелых условиях (частые поездки по грунтовкам, бездорожью), стоит выбирать усиленные компоненты.

Вывод

Подвеска автомобиля — это сложная система, от состояния которой напрямую зависят безопасность, управляемость и комфорт. Понимание устройства подвески, типов ее конструкций и признаков неисправности позволяет водителю своевременно выявлять проблемы и принимать правильные решения.

Помните основные правила:

• Регулярно проверяйте состояние амортизаторов, сайлент-блоков и шарниров — каждые 10–15 тысяч километров.
• Не игнорируйте посторонние звуки и изменения в поведении автомобиля.
• При появлении признаков неисправности не откладывайте диагностику — изношенная подвеска не только снижает комфорт, но и увеличивает тормозной путь, ухудшает устойчивость и может стать причиной аварии.
• Заменяйте элементы подвески парой на одной оси, используя качественные сертифицированные запчасти.

Своевременное обслуживание подвески — это не просто экономия на будущем ремонте, это инвестиция в вашу безопасность и безопасность ваших пассажиров.
