Кольцо стопорного пальца поршневого (4-6BT. ISBe. ISF 3.8)

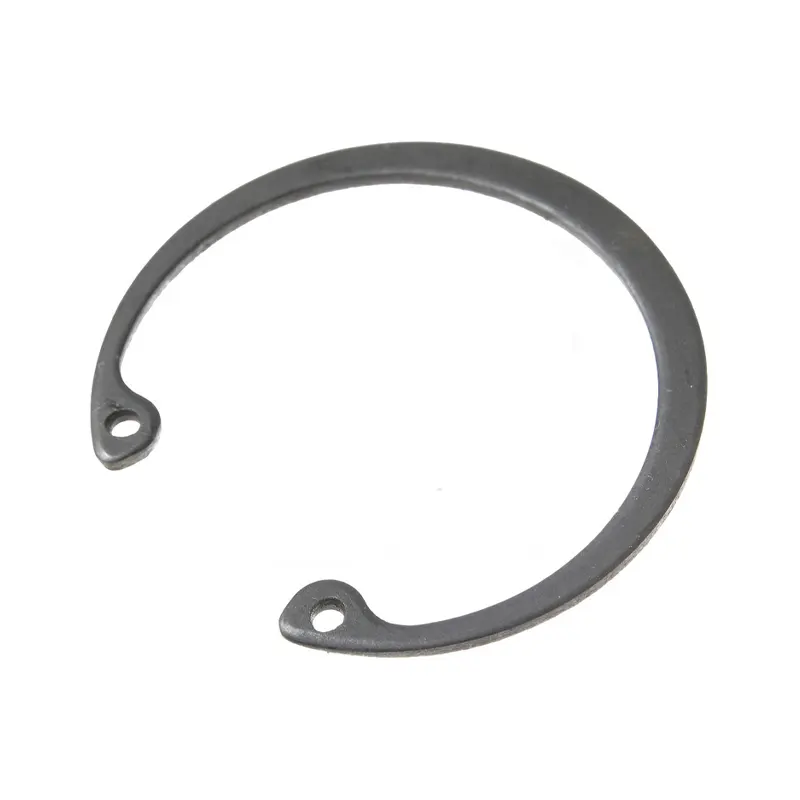

Стопорное кольцо поршневого пальца артикул 3920691 — деталь для фиксации пальца в поршне и предотвращения его осевого перемещения. Применяется на двигателях Cummins 4-6BT, ISBe, ISF 3.8 и технике ГАЗ.

Стопорное кольцо поршневого пальца с артикулом 3920691 фиксирует поршневой палец и предотвращает его осевое перемещение. Деталь применяется на двигателях Cummins 4-6BT, ISBe, ISF 3.8 и технике ГАЗ (Газель, Соболь и другие). Производитель — Cummins. При ремонте поршневой группы проверяйте состояние стопорного кольца: повреждённые, погнутые или потерявшие упругость детали подлежат замене. Недостаточная фиксация пальца может привести к смещению и повреждению цилиндра. Подбор выполняется по артикулу 3920691 и модели двигателя. Установку проводите аккуратно, без перекосов и чрезмерного усилия.

Назначение

Фиксация поршневого пальца, предотвращение осевого перемещения

Характеристики

Применяемость

двигатели Cummins 4-6BT, ISBe, ISF 3.8; техника ГАЗ (Газель, Соболь и другие)

Устройство и принцип работы

Стопорное кольцо поршневого пальца — элемент шатунно-поршневой группы, который удерживает палец от осевого перемещения во время работы двигателя. В двигателях Cummins 4-6BT, ISBe, ISF 3.8 корректная фиксация пальца обеспечивает стабильную работу кривошипно-шатунного механизма. Артикул 3920691 позволяет подобрать кольцо, соответствующее штатной конфигурации узла.

Применение и совместимость

Деталь применяется на двигателях Cummins 4-6BT, ISBe, ISF 3.8, а также на технике ГАЗ (Газель, Соболь и другие). При подборе учитывайте модель двигателя и конструкцию поршневой группы. Наличие артикула 3920691 в заказе помогает исключить ошибку. Перед покупкой стоит свериться с номером двигателя и данными каталога производителя.

Признаки неисправности

Неисправность стопорного кольца может проявляться посторонними стуками, повышением расхода масла или снижением мощности. При разборке двигателя обращайте внимание на деформацию, трещины и потерю упругости. Повреждённое кольцо следует заменить новым с артикулом 3920691. Также осмотрите поршневой палец и посадочные канавки на наличие задиров.

Рекомендации по установке

Установку стопорного кольца выполняют при сборке шатунно-поршневой группы. Кольцо должно плотно войти в канавку и полностью зафиксироваться. Не допускаются перекосы и деформация. После установки проверьте подвижность пальца — он должен перемещаться в пределах, заданных конструкцией. Используйте только новое кольцо и не применяйте повторно бывшие в употреблении.

Последствия несвоевременной замены

Если стопорное кольцо не выполняет свою функцию, палец может сместиться вдоль оси поршня. Это способно вызвать задиры на гильзе цилиндра, повреждение поршня или шатуна. Восстановление двигателя в таком случае потребует серьёзных затрат. Своевременная замена кольца при ремонте поршневой группы помогает избежать дорогостоящего ремонта.

Как проверить совместимость до заказа

• Уточните модель двигателя: 4-6BT, ISBe или ISF 3.8, и сверьте с указанной в карточке совместимостью.
• Проверьте номер на старой детали или в документации — он должен совпадать с артикулом 3920691.
• Если техника ГАЗ, уточните модель (Газель, Соболь и другие) и убедитесь, что она попадает в список применяемости.

Заменяет номера

Деталь встаёт вместо 2 номеров — ищите по любому из них:

4931041 · 4934816
