Двигатель внутреннего сгорания: устройство, основные запчасти и ресурс

Современный автомобиль невозможно представить без двигателя внутреннего сгорания — сложнейшего механизма, преобразующего энергию сгорания топлива в механическую работу. Понимание устройства ДВС, его ключевых компонентов и закономерностей износа — это не просто техническая теория, а необходимость для каждого водителя, желающего продлить срок службы своего автомобиля и избежать дорогостоящего ремонта. В этой статье мы подробно разберем типы двигателей, конструкцию критически важных деталей, факторы, влияющие на ресурс, и признаки, сигнализирующие о необходимости замены компонентов.

Типы двигателей внутреннего сгорания

Двигатели внутреннего сгорания классифицируются по нескольким ключевым признакам, каждый из которых определяет конструктивные особенности, эксплуатационные характеристики и область применения.

По способу воспламенения топлива

Наиболее распространенное разделение — на бензиновые и дизельные двигатели.

Бензиновые двигатели используют принудительное воспламенение топливовоздушной смеси от искры свечи зажигания. Смесеобразование в современных бензиновых моторах осуществляется через инжектор (форсунки), который практически полностью вытеснил устаревшие карбюраторные системы. Инжекторный впрыск обеспечивает более точную дозировку топлива, улучшенную экономичность и снижение токсичности отработавших газов.

Дизельные двигатели работают по принципу самовоспламенения распыленного топлива при впрыскивании в цилиндры, где воздух уже сжат до высокого давления и температуры. Дизели отличаются лучшей топливной экономичностью, но имеют большую массу, повышенную шумность и более высокую стоимость производства. Именно поэтому дизельные двигатели преимущественно устанавливаются на большегрузные автомобили, хотя современные технологии (электронное управление впрыском) делают их все более популярными и в легковом сегменте.

Газовые двигатели используют в качестве топлива сжиженный (пропан-бутан) или сжатый (метан) газ. Их распространение обусловлено в первую очередь экологическими требованиями и меньшей стоимостью топлива. Перед подачей в цилиндры газ проходит через редуктор, где снижается его давление.

По расположению цилиндров

По конструктивному исполнению поршневые ДВС разделяются на:

• Рядные — цилиндры расположены в один ряд. Простая конструкция, но при большом количестве цилиндров двигатель получается длинным.
• V-образные — цилиндры расположены под углом (обычно 60-90 градусов) друг к другу. Компактная конструкция, позволяющая разместить большее число цилиндров.
• Оппозитные — цилиндры расположены горизонтально и движутся навстречу друг другу. Отличаются низким центром тяжести и высокой плавностью хода.

По количеству тактов

Большинство современных автомобильных двигателей — четырехтактные. Рабочий цикл в них занимает четыре хода поршня (два оборота коленчатого вала): впуск, сжатие, рабочий ход и выпуск. Двухтактные двигатели на автомобилях применяются крайне редко из-за более высокой токсичности и меньшего ресурса.

Основные компоненты двигателя

Сердце любого ДВС составляют три ключевые группы деталей, от состояния которых напрямую зависят мощность, экономичность и ресурс мотора.

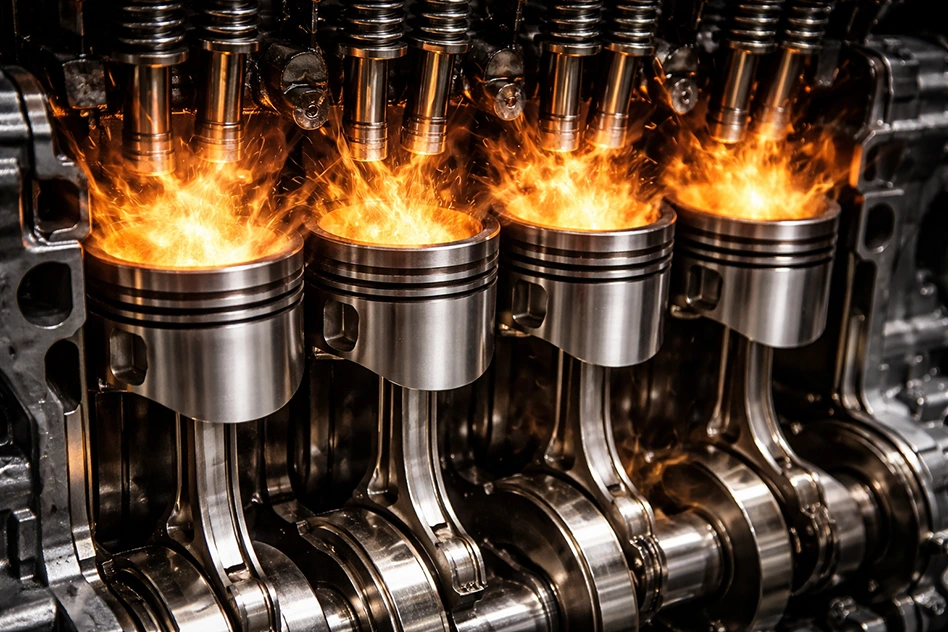

Поршни

Поршень — это деталь цилиндрической формы, совершающая возвратно-поступательное движение внутри цилиндра. Он воспринимает давление газов при сгорании топлива и передает усилие через шатун на коленчатый вал. Конструктивно поршень состоит из трех основных частей: днища (воспринимает тепловую и механическую нагрузку), уплотняющей части с поршневыми кольцами и направляющей части (юбки).

Поршневые кольца (компрессионные и маслосъемные) выполняют критически важные функции:

• Компрессионные кольца обеспечивают герметичность камеры сгорания, предотвращая прорыв газов в картер.
• Маслосъемные кольца удаляют излишки масла со стенок цилиндра, возвращая его в картер.

Износ поршневых колец проявляется падением компрессии, повышенным расходом масла и снижением мощности двигателя.

Клапаны

Клапаны являются частью газораспределительного механизма (ГРМ) и отвечают за своевременный впуск топливовоздушной смеси в цилиндры и выпуск отработавших газов. В современных двигателях используются впускные и выпускные клапаны, причем их количество на цилиндр может варьироваться от двух до пяти.

Впускные клапаны изготавливаются из хромистой стали, так как работают в менее агрессивной среде. Выпускные клапаны, подвергающиеся воздействию высокотемпературных отработавших газов, производятся из жаропрочной стали (например, сильхромовой) и часто имеют полую конструкцию с натриевым наполнителем для лучшего отвода тепла.

Критическим элементом являются маслосъемные колпачки, предотвращающие попадание масла в камеру сгорания через направляющие втулки клапанов. Их износ приводит к характерному синему дыму из выхлопной трубы при пуске двигателя и повышенному угару масла.

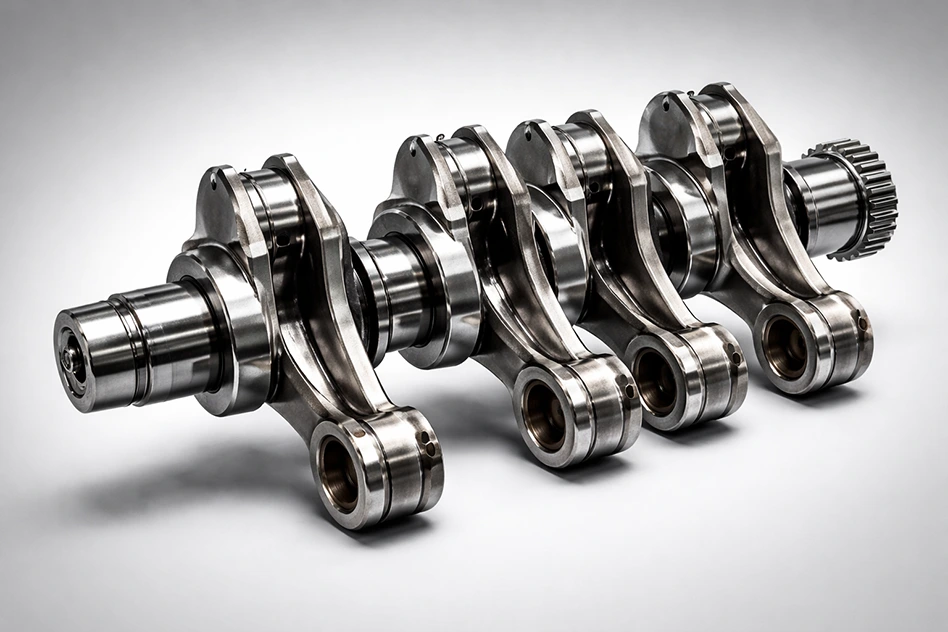

Коленчатый вал

Коленчатый вал — одна из самых нагруженных деталей двигателя. Он преобразует возвратно-поступательное движение поршней во вращательное движение, необходимое для привода трансмиссии и вспомогательных агрегатов. Коленчатый вал изготавливается из высокопрочной стали методом ковки или литья с последующей термообработкой.

Основные элементы коленчатого вала:

• Коренные шейки — опоры вращения вала в блоке цилиндров.
• Шатунные шейки — точки крепления шатунов.
• Противовесы — предназначены для разгрузки коренных подшипников от центробежных сил.

Для обеспечения долговечности между шейками вала и подшипниками (вкладышами) создается масляный клин — тончайший слой масла под высоким давлением. Износ вкладышей, возникающий при масляном голодании или естественной выработке ресурса, проявляется характерным глухим стуком и может привести к провороту вкладышей и выходу двигателя из строя.

Износ и ресурс двигателя

Ресурс двигателя — это не просто пробег в километрах. Как показывают исследования Сибирского федерального университета, наработка двигателя в километрах пробега слабо связана с количеством оборотов коленчатого вала и не отражает нагрузочных режимов, которые и определяют реальную интенсивность износа.

Основные факторы износа

1. Режим эксплуатации: городской цикл с частыми пусками и остановками значительно ускоряет износ по сравнению с трассовым режимом. Каждый холодный пуск сопровождается масляным голоданием, так как масло еще не достигло рабочих температур и не создало защитную пленку.
2. Качество обслуживания: своевременная замена масла, использование качественных фильтров и соответствие вязкости масла сезону эксплуатации напрямую влияют на ресурс.
3. Стиль вождения: резкие ускорения и работа двигателя на высоких оборотах увеличивают нагрузки на поршневую группу и кривошипно-шатунный механизм.
4. Качество топлива: использование некачественного топлива приводит к образованию нагара на поршнях и клапанах, что может вызвать залегание колец и прогорание клапанов.

Признаки критического износа

О необходимости капитального ремонта двигателя с заменой основных деталей свидетельствуют следующие признаки:

• повышенный расход масла (более 300-400 г на 1000 км пробега);
• снижение компрессии в цилиндрах;
• падение мощности и динамики автомобиля;
• черный или сизый дым из выхлопной трубы;
• посторонние шумы и вибрации;
• нестабильная работа двигателя на холостом ходу.

Когда менять детали

Вопрос о замене деталей двигателя не имеет однозначного ответа, так как зависит от множества факторов. Однако существуют четкие ориентиры, позволяющие принять обоснованное решение.

Диагностика как основа принятия решений

Перед принятием решения о замене деталей необходимо провести полноценную диагностику. Она включает:

• измерение компрессии во всех цилиндрах;
• контроль расхода масла;
• эндоскопию цилиндров для оценки состояния стенок и поршней;
• анализ работы ГРМ;
• проверку давления масла.

Критерии замены основных деталей

Поршни и поршневые кольца подлежат замене при:

• падении компрессии ниже допустимых значений (разница между цилиндрами более 1 кг/см²);
• расходе масла более 300-500 г на 1000 км;
• залегании колец, которое подтверждается диагностикой.

Коленчатый вал и вкладыши требуют внимания при появлении характерного стука, свидетельствующего о выработке масляного зазора. При капитальном ремонте шейки вала могут быть прошлифованы под ремонтный размер с использованием вкладышей увеличенной толщины.

Клапаны и маслосъемные колпачки заменяются при:

• потере герметичности клапанов (проверяется опрессовкой);
• износе направляющих втулок;
• расходе масла через маслосъемные колпачки.

Периодичность замены

Четких регламентных сроков замены указанных деталей не существует — они меняются по факту износа. Однако практика показывает, что качественная поршневая группа современных двигателей при правильном обслуживании способна выдержать 200-300 тысяч километров пробега. При этом важно помнить, что даже в пределах этого срока возможны внезапные поломки, вызванные дефектами изготовления или нарушением условий эксплуатации.

Вывод

Двигатель внутреннего сгорания — это сложная система взаимосвязанных компонентов, где ресурс и надежность определяются качеством каждого элемента. Поршни, клапаны и коленчатый вал являются основой конструкции, и их состояние напрямую влияет на работоспособность мотора. Регулярная диагностика, своевременное обслуживание и внимательное отношение к признакам неисправностей позволяют значительно продлить срок службы двигателя и избежать затрат на капитальный ремонт. Помните: профилактика всегда дешевле и проще, чем восстановление, а понимание устройства своего автомобиля — первый шаг к его долгой и надежной работе.
